事例紹介

製作物養生荷姿2

製作物 養生荷姿

弊社にて製作したホッパー・タンク等 製作物の出荷前 養生荷姿です。開口部には内面に埃等異物が入らないように養生テープ又は、プラベニ等でしっかりと養生しております。又、外面部には埃が付いたり傷が付かないように青ビニール等で[…..]

スクリューフィーダー(内面セラミック溶射)1

スクリューフィーダー(内面セラミック溶射)

電池業界向けUトラフ式のスクリューフィーダーです。材質=SUS304・機長=L1520・羽根の外径=Φ60・シール=グランドシール及びオイルシール・外面=酸洗い仕上げ・内面=セラミック溶射仕上げ (セラミック溶射仕上げ=[…..]

スクリューフィーダー(材質SUS316L)-1

スクリューフィーダー(材質=SUS316L)

  材質=SUS316L 仕上げ=全面酸洗い仕上げ 機長(フランジ間)=L4800 羽根の外径=Φ330 Uトラフ式のスクリューフィーダーです。羽根外径が大きく機長が長いのでスクリューシャフトの芯出しに高い技術[…..]

konngouyouhoppa-2

混合用ホッパー(粉体用)

電池業界向け混合用ホッパーです。外径=Φ2000 全長=H4000 板厚=t6 外面=酸洗い仕上げ 内面=バフ♯300仕上 外面及び内面の仕上がりに手間がかかっております。

ステンレス製コンテナ(食品用)-1

ステンレス製コンテナ(食品用)

材質= SUS304・板厚=t2・形状= 角丸  ☐1070×1070×H1600  排出口Φ225・内面及び外面バフ♯400仕上・ 溶接部全てビードカット仕上(カラーチェック済)の食品用コンテナです[…..]

ステンレスタンク(両鏡板付)

ステンレス タンク(両鏡板付)

外径Φ2200 全長2550mm 板厚t5 上下に鏡板の付いたステンレス製のタンクです。上部 鏡板に450Aのマンホールが1ヶ所 ・25A~100Aのノズルが9ヶ所付いており、各ノズルの垂直度を出すのに手間がかかっており[…..]

分級機

分級機

鏡板がΦ900の分級機です。寸法精度がとても厳しく歪取りに大変手間がかかっております。その中でも特に鏡板部の寸法精度が厳しく均一な寸法にするのに苦労しております。

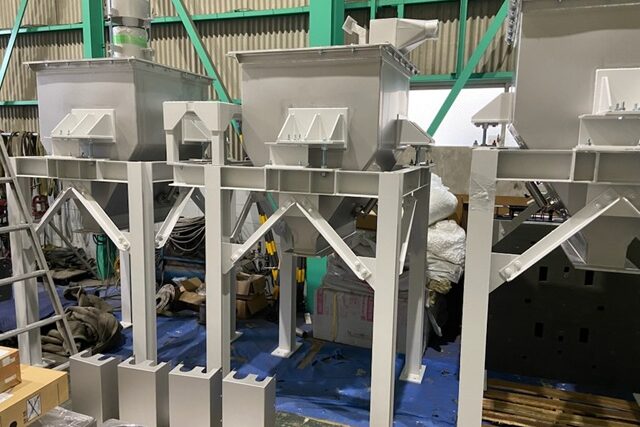

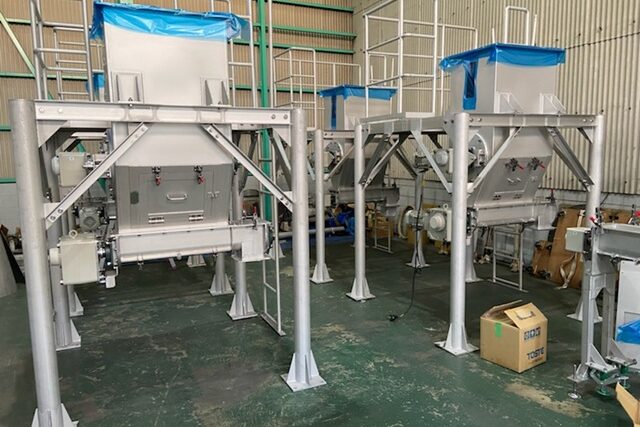

ホッパー及び架台の仮組立

ホッパー及び架台の仮組立

弊社にて製作したホッパー・架台・その他部品及び客先支給機器を弊社の組立工場にて仮組立を行っております。図面通りに製作しても合わない場合があります。その場合の改造等も弊社にて行っております。

サイロ下ステンレススクリューコンベアー

サイロ下 ステンレス スクリューコンベアー

材質=SUS304 ケーシング=350A(二分割式) 機長=L2600 羽根の外径=Φ350 ケース内径と羽根とのクリアランス=2.8mm クリアランスが非常に狭いのでスクリューシャフトの芯出し(歪取り)に高度な技術が必[…..]
